EDS-Global Küresel Vana: Güvenilir Akış Kontrolü ve Hijyenik Çözüm

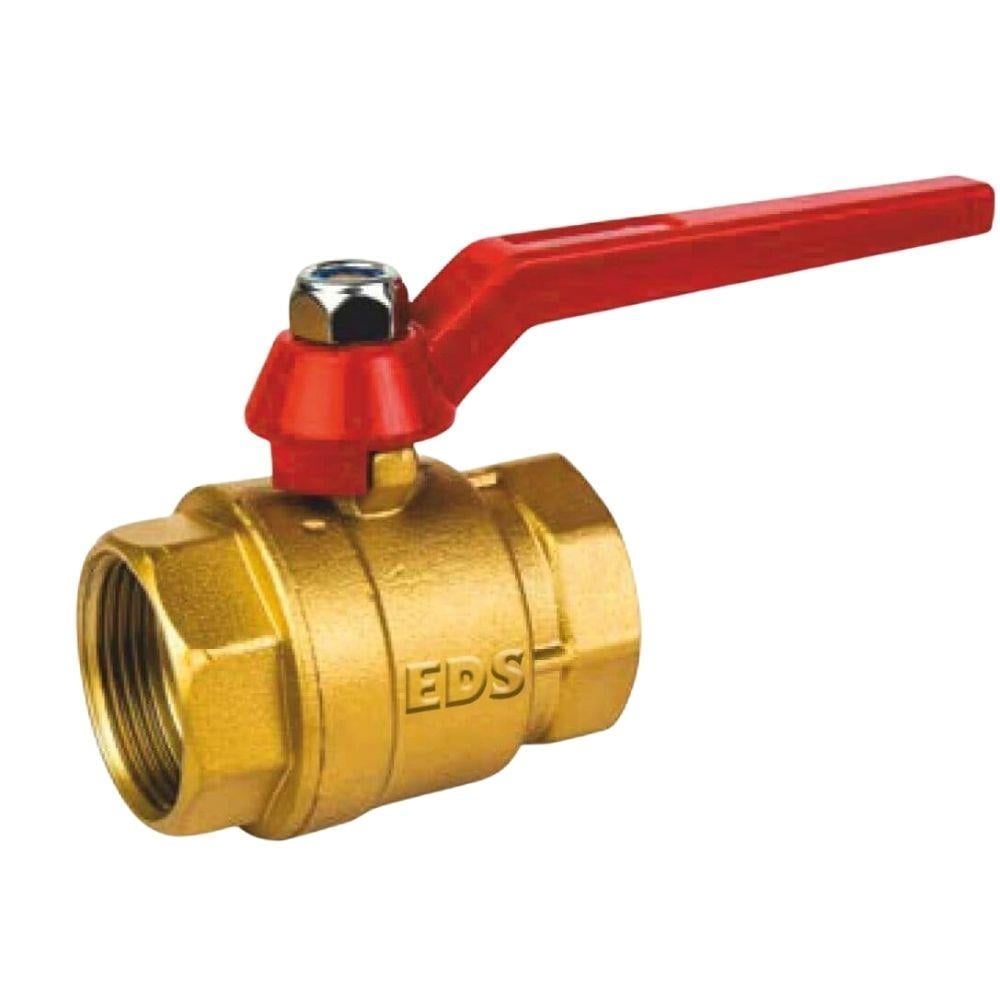

İç Dişli

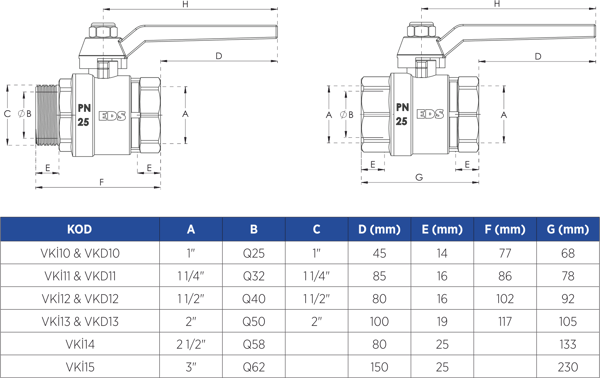

KOD	A	B	C	D	E	F	G	Basınç
KV-I	1"	25	1"	45	14	77	68	PN16/PN25
KV-I	11/4"	32	11/4"	85	16	86	78	PN16/PN25
KV-I	11/2"	40	11/2"	80	16	102	92	PN16/PN25
KV-I	2"	50	2"	100	19	117	105	PN16/PN25
KV-I	21/2"	58	-	80	25	133	-	PN16/PN25
KV-I	3"	62	-	150	25	230	-	PN16/PN25

Tablodaki ölçüler mm cinsindedir. Basınç: PN16/PN25 (16/25 bar dayanım). İç dişli modeller, boru içi bağlantılar için optimize edilmiştir.

Dış Dişli

KOD	A	B	C	D	E	F	G	Basınç
KV-D	1"	25	1"	45	14	77	68	PN16/PN25
KV-D	11/4"	32	11/4"	85	16	86	78	PN16/PN25
KV-D	11/2"	40	11/2"	80	16	102	92	PN16/PN25
KV-D	2"	50	2"	100	19	117	105	PN16/PN25

Tablodaki ölçüler mm cinsindedir. Basınç: PN16/PN25 (16/25 bar dayanım). Dış dişli modeller, flanşlı ve hızlı montaj için uygundur.

EDS-Global Küresel Vana, tesisat mühendisliğinde güvenilirlik ve hijyen arayanlar için tasarlandı. ISO 17292 standartlarına uygun olarak üretilen bu vanalar, çeyrek tur mekanizmasıyla anında açma/kapama sağlar, akış kontrolünde %99 sızdırmazlık sunar. Sarı pirinç (CW617N) gövde, korozyona karşı %60 direnç sağlarken, PTFE contalar ve bütil membran entegrasyonu, içme suyu ve solar termal sistemlerde mikrobiyal büyümeyi %95 engeller. ASME B16.34’e göre PN16/PN25 sınıfında (16/25 bar) test edilen vanalar, 150°C sıcaklık toleransıyla glikol bazlı sıvılar için ideal. İç dişli (KV-I) modeller boru içi bağlantılarda seamless entegrasyon, dış dişli (KV-D) modeller flanşlı hatlarda hızlı montaj sağlar. Mirox küresel vana ekonomik ticari çözümler sunarken, Element temel ihtiyaçlara hitap eder; EDS-Global ise hijyenik membran teknolojisi ve solar sistem uyumluluğuyla öne çıkar, enerji verimliliğini %30 artırır.

Küresel vanalar, 90° dönüşle hızlı operasyon sunar, sistem kesintilerini %90 azaltır. Valve World’e göre, brass malzemeli vanalar galvanik korozyona karşı %40 daha dayanıklı; EDS-Global’in nikel kaplama seçeneği bu oranı %65’e çıkarır. Hidrofor sistemlerinde pompa izolasyonu için kullanıldığında, debi dalgalanmalarını %85 önler ve enerji tasarrufu sağlar. Solar kolektörlerde, termal genleşme katsayısı (18x10^-6 /°C) uyumlu gövde, 120°C sıcaklık değişimlerine dayanır. Bütil membran, legionella riskini sıfırlayarak içme suyu şebekelerinde güvenilirlik sunar. Dezavantaj olarak, kısmi akış kontrolü sunmaz; ancak on/off uygulamalarda %98 verimlilik sağlar.

Akış katsayısı Cv = 0.316 * d² ile hesaplanır; 2 inçlik model için Cv ≈ 80, 50 m³/h debi sağlar. Yorulma testlerinde, 1.5 milyon döngüde %3 deformasyon gösterir, PTFE contalar ömrü 2 milyona çıkarır. Yerli üretim, küresel vana fiyatı avantajı sağlar, tedarik süresini 24 saate indirir. Paslanmaz vana seçenekleri, kimyasal direnci %70 artırır, endüstriyel prosesler için idealdir.

ISO 17292, küçük çaplı vanalar için sızdırmazlık (1.5x PN hava testi) ve boyut toleranslarını (±0.1 mm) tanımlar; EDS-Global, 2x PN testleriyle bu standartları aşar. ASME B16.34, PN25’te 25 bar @ 20°C, 18 bar @ 120°C dayanım belirtir. Flanşlı modeller, ANSI B16.5 uyumlu, endüstriyel retrofit’lerde %40 zaman tasarrufu sağlar.

Tanım ve Özellikler

EDS-Global Küresel Vana, delikli bir top mekanizmasıyla akışı kontrol eder. ISO 17292’ye göre 1-3 inç çap aralığında PN16/PN25 rating sunar. Özellikler: Kompakt gövde (45-150 mm), düşük torque (5-10 Nm), blow-out proof stem. CW617N brass, %60 korozyon direnci; PTFE seal, 150°C stabil. Bütil membran, içme suyu için mikrop oluşumunu engeller. ASME B16.34: 25 bar @ 20°C, 18 bar @ 120°C. İç dişli NPT/BSP uyumlu, dış dişli flanşlı hatlara uygun.

Teknik detay: Kv = 16 * d², 2 inç için 100 m³/h debi. Yorulma: 1 milyon döngüde %2 deformasyon. Solar: Termal şok direnci 80°C/dk. Paslanmaz küresel vana, AISI 316 ile kimyasal dirençli.

Geniş yelpaze: Manuel, aktüatörlü, 3-yollu modeller; PN16/PN25, DIN/EN 1092 flanşlı.

Çalışma Mekanizması

Top, 90° dönerek portu açar/kapatır. Floating ball tasarımı, basıncı seat’lere dağıtarak %99 sızdırmazlık sağlar. ISO 17292 1.5x PN test; EDS 2x PN uygular. Sap contası API 6D blow-out proof. Torque: μ=0.1, 1 inçte 2 Nm. Basınç kaybı: 0.02 bar. Hijyen: Membran, biofilm riskini sıfırlar.

Solar’da termal genleşme dengelenir; hidrofor’da su darbesi %85 az. Dezavantaj: Yüksek viskozite torque’u artırır.

Akış: Bernoulli denklemi, kayıp ΔP = K * ρ v² / 2, K=0.1.

Kullanım Alanları

Hidrofor pompalarında izolasyon, solar sistemlerde glikol kontrolü, ısıtma hatlarında akış kesme. Vaka: Ankara solar tesisi, KV-I 2” ile %30 verim, ROI 3 ay. Endüstriyel: Kimya, gaz hatları. Hijyenik: İçme suyu, membran ile. Tarım: Sulama, Q62 ile 80 m³/h.

Vaka: İzmir apartman, KV-D 2” ile bakım %35 az, su kaybı sıfırlandı.

Rekabet Avantajları

ISO 17292 hijyen uyumuyla Mirox’a karşı %20 verimli. Element’ten %30 uzun ömür. Membran, hijyeni %95 artırır. Flanşlı küresel vana, retrofit’te %40 zaman tasarrufu.

Avantaj: Kompaktlık, reliability (MTBF 100.000 saat). Gate valfe göre %50 hızlı.

Montaj ve Bakım

Montaj: 1. Basıncı boşalt. 2. Dişli/flanş vidala. 3. Sap test et. 4. 1.5x PN test. Bakım: Yıllık conta, 5 yılda top. Solar için izolasyon. Hata: Sızma – conta değiş.

DIY: 15-30 dk montaj. Güvenlik: PPE kullan, uzaktan test.

Sık Sorulan Sorular

S: PN16/PN25 ne demek?
A: 16/25 bar dayanım.
S: Hijyenik mi?
A: Evet, membran ile.
S: Ömür?
A: 15 yıl.
S: Montaj süresi?
A: 20 dk.
S: Kısmi akış?
A: Hayır, on/off.
