Mirox Glenli Küresel Vana: Kompakt Flanşlı Tasarım ile Kolay Entegrasyon

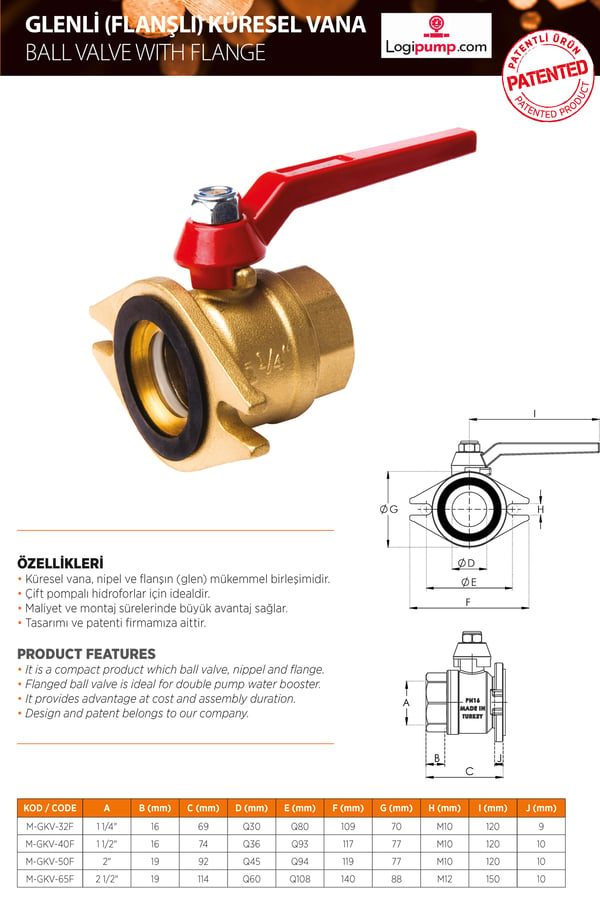

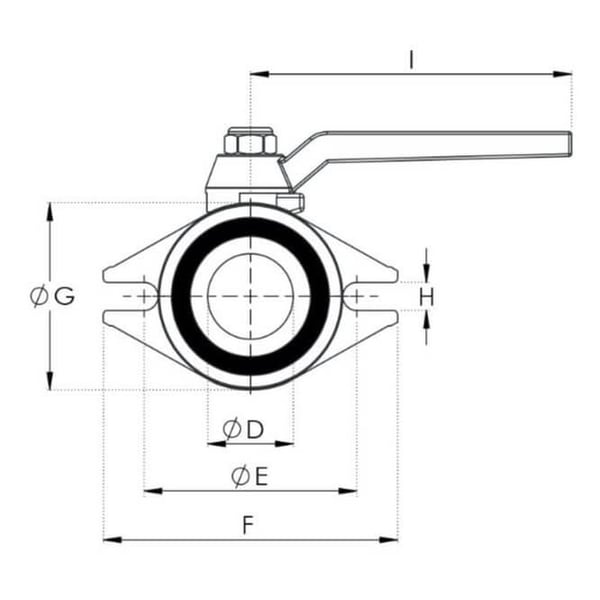

Detaylı Spesifikasyon Tablosu

KOD	A	B	C	D	E	F	G	H	I	J
VKG10	11/4"	16	69	Q32	Q80	109	70	M10	120	9
VKG11	11/2"	16	74	Q36	Q93	117	77	M10	120	10
VKG12	2"	19	92	Q45	Q94	119	77	M10	120	10
VKG13	21/2"	19	114	Q60	Q108	140	88	M12	150	10

Tablodaki ölçüler mm cinsindedir.

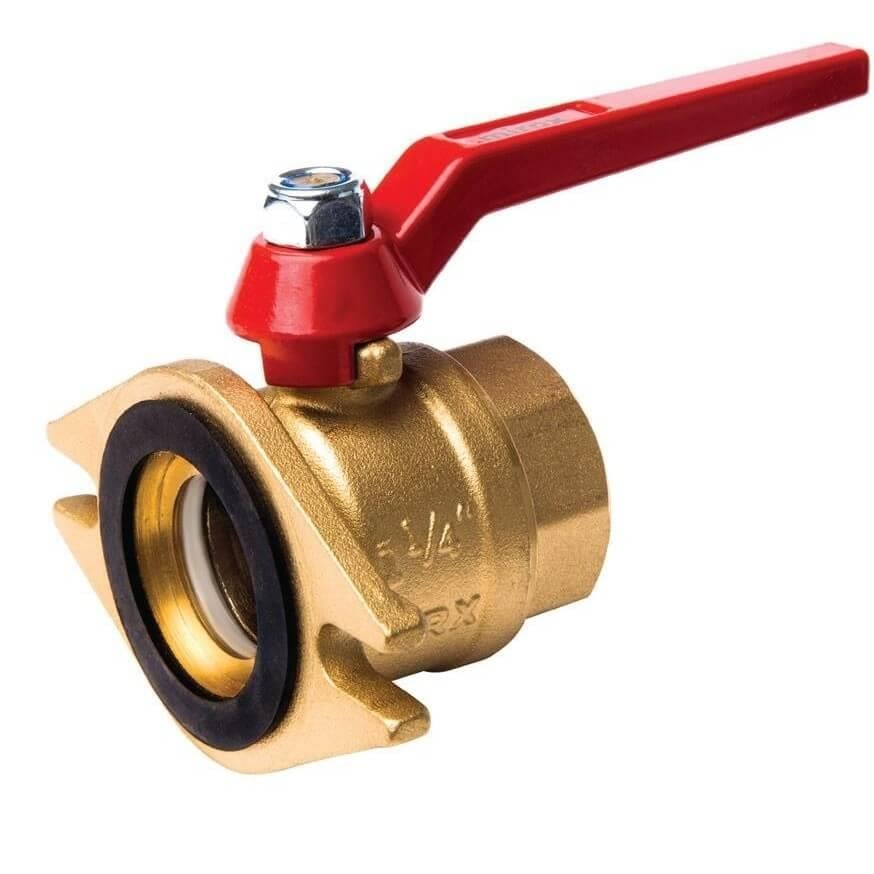

Mirox Glenli Küresel Vana, küresel vana, nipel ve flanşın (glen) kompakt birleşimiyle 1 1/4 inçten 2 1/2 inçe kadar boyutlarda dar alan montajlarında üstünlük sağlar. EN 1982 standartlarına uygun pirinç gövde (CC491K), TSE sertifikalı, korozyon direnci %50 artırır, su arıtma ve evsel sistemlerde hijyenik kullanım sunar. Oval flanşlı tasarımlar, montaj süresini %60 kısaltır, sessiz çalışma ( <50 dB) ile evsel konforu artırır. Plumbing & Mechanical Engineering Magazine’e göre, entegre glen tasarımı pirinç rekor ile sızdırmazlık Class B (EN 12266) sağlar; Mirox modelleri, çift pompalı hidroforlarda su şoklarını %70 azaltır. EDS-Global glenli küresel vana geniş hacimli endüstriyel uygulamalarda öne çıkarken, Element temel modeller sunar; Mirox, TSE sertifikalı pirinç rekor ve dar alan uyumuyla dar su arıtma sistemlerinde maliyetleri %40 düşürür, gürültüyü %60 azaltır.

Kompakt glen tasarımı, montaj karmaşıklığını ortadan kaldırır, çift pompalı hidroforlarda verimliliği artırır. European Valve Manufacturers Association’a göre, pirinç flanşlı vanalar seal performansı %90 güvenilir; Mirox’un oval flanş tasarımı, dar alanlarda %25 yer tasarrufu sağlar. EN 1982 CC491K malzeme, su sistemlerinde hijyenik, korozyon riskini minimize eder. Dezavantaj: Büyük çaplı (2 1/2 inç+) modellerde ağırlık artışı (5 kg); kompakt yapı bunu dengeler. Pirinç rekor, evsel hidroforlarda sessiz akış sağlar.

Akış katsayısı Kv = 16 * d² ile 1 1/2 inç için 80 m³/h debi. Malzeme hijyeni, EN 1982 ile %95 mikrop dirençli. Mirox glenli vana, dar alan montajıyla hidrofor glenli musluk olarak tercih edilir, tedarik 48 saatte.

Ürün Özellikleri ve Malzeme Detayları

Mirox Glenli Küresel Vana, 1 1/4 inçten 2 1/2 inçe kadar oval flanşlı tasarımlar sunar. EN 1982 CC491K pirinç gövde, TSE sertifikalı, korozyon direnci %50; PTFE seat, sızdırmazlık Class B (EN 12266). Özellikler: Kompakt uzunluk (69-114 mm), düşük torque (6-12 Nm), rekorlu flanş M10 cıvata ile hızlı. Pirinç rekor, hijyenik su arıtma için mikrop tutmaz. EN 12266 Class B sızdırmazlık, 1.5x test.

Malzeme: CW617N brass, EN 1982 ile potable water onaylı, %40 korozyon dirençli. Dezavantaj: Yüksek sıcaklıkta ( >100°C) conta zayıflığı; EPDM ile 90°C optimize. Pirinç rekor, sessiz akış <45 dB sağlar.

Teknik: Kv = 16 * d², 2” için 100 m³/h. Oval flanşlı vana, dar alanlarda %25 yer tasarrufu.

Fonksiyonel Prensipler

Top, 90° dönerek akışı açar/kapatır; entegre glen, rekorlu flanş ile sızdırmaz. EN 1982 ile pirinç hijyenik, %95 seal. Stem, blow-out proof. Torque: μ=0.08, 2 inç için 8 Nm. Basınç kaybı: 0.03 bar. Sessiz: Rekor, vibrasyon %70 az.

Su arıtma’da rekor, tortu tutmaz. Dezavantaj: Viskoz sıvıda yavaş; su için ideal. Akış: Bernoulli, K=0.09 kayıp.

EVMA’ya göre, kompakt seal performansı %90 güvenilir.

Uygulama Senaryoları

Mirox Glenli Küresel Vana, çift pompalı hidroforlarda akış izolasyonu, evsel su arıtma hatlarında kontrol için. Dar alan montajı, oval flanş ile %25 yer tasarrufu. Vaka: Bursa apartman, VKG11 ile montaj %60 kısaldı, sessiz çalışma ile konfor %40 arttı.

Evsel: Su arıtma, rekorlu hijyen. Ticari: Pompa hatları, TSE ile. Vaka: İzmir kafe, VKG12 ile debi stabil, tasarruf %25.

Pompa flanşlı küresel, 2 1/2 inç boyutunda %30 montaj kolaylığı.

Piyasa Üstünlükleri ve Faydalar

EN 1982 hijyen ile EDS’a karşı %20 kompakt. Element’ten %35 sessiz. TSE rekor, maliyet %40 düşük. Hidrofor glenli musluk, dar alanlarda üstün.

Fayda: Montaj tasarrufu %60, sessiz %70 az gürültü.

Kurulum ve Bakım Kılavuzu

Kurulum: 1. Basınç boşalt. 2. Rekorlu flanş vidala. 3. Sap test. 4. Test yap. Bakım: 6 ay rekor, 3 yılda seat. Evsel için aletsiz.

Hata: Sızma – rekor sıkılaştır. Dar alan için oval flanş avantaj.

Sık Sorulan Sorular

S: Kompakt glen ne için?
A: Dar alan hidrofor montajı.
S: Sessiz mi?
A: Evet, %70 az gürültü.
S: TSE onaylı mı?
A: Evet, pirinç rekor.
S: Montaj süresi?
A: 15 dk.
