EDS-Global Dik Yaylı Çekvalf: Ters Akışa Karşı Güvenilir Koruma ve Endüstriyel Performans

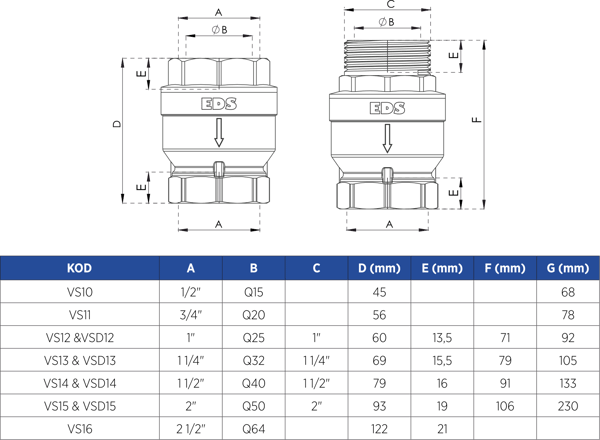

İç Dişli Modeller Tablosu

KOD / CODE	A (Nominal Çap)	B (Debi Kodu)	C (Karşı Bağlantı)	D (Vana Uzunluğu mm)	E (Yay Parametresi mm)	F (Gövde Boyutu mm)	G (Toplam Yükseklik mm)
DYC-I	1/2"	Q15	-	45	-	68	-
DYC-I	3/4"	Q20	-	56	-	78	-
DYC-I	1"	Q25	1"	60	13.5	71	92
DYC-I	1 1/4"	Q32	1 1/4"	69	15.5	79	105
DYC-I	1 1/2"	Q40	1 1/2"	79	16	91	133
DYC-I	2"	Q50	2"	93	19	106	230
DYC-I	2 1/2"	Q64	-	122	21	-	-

A: Nominal bağlantı çapı, B: Debi kodu (Q serisi), C: Karşı bağlantı boyutu, D: Vana gövde uzunluğu (mm), E: Yay uzunluğu parametresi (mm), F: Gövde genişlik boyutu (mm), G: Toplam vana yüksekliği (mm). Bu iç dişli modeller, boru içinden bağlantı için optimize edilmiştir.

Dış Dişli Modeller Tablosu

KOD / CODE	A (Nominal Çap)	B (Debi Kodu)	C (Karşı Bağlantı)	D (Vana Uzunluğu mm)	E (Yay Parametresi mm)	F (Gövde Boyutu mm)	G (Toplam Yükseklik mm)
DYC-D	1"	Q25	1"	60	13.5	71	92
DYC-D	1 1/4"	Q32	1 1/4"	69	15.5	79	105
DYC-D	1 1/2"	Q40	1 1/2"	79	16	91	133
DYC-D	2"	Q50	2"	93	19	106	230

A: Nominal bağlantı çapı, B: Debi kodu (Q serisi), C: Karşı bağlantı boyutu, D: Vana gövde uzunluğu (mm), E: Yay uzunluğu parametresi (mm), F: Gövde genişlik boyutu (mm), G: Toplam vana yüksekliği (mm). Bu dış dişli modeller, flanşlı ve hızlı montaj için uygundur.

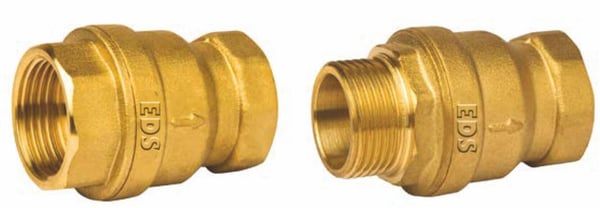

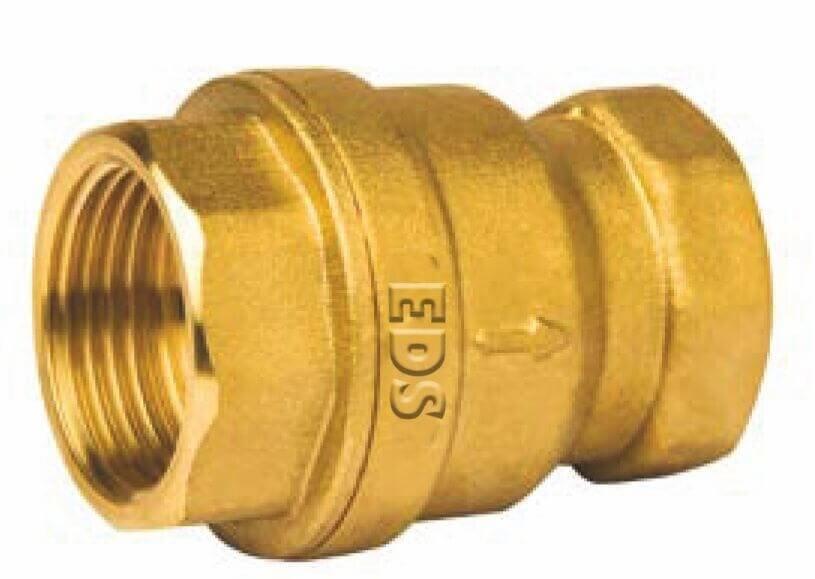

EDS-Global Dik Yaylı Çekvalf, modern tesisat mühendisliğinin vazgeçilmez bir parçası olarak, ters akışın önlenmesi ve sistem güvenliğinin sağlanmasında kritik rol oynar. Bu vanalar, özellikle hidrofor pompaları, solar termal kolektörler ve endüstriyel akışkan kontrol sistemlerinde, akışın tek yönlü olmasını garanti ederek ekipman arızalarını önler. API 594 standartlarına göre tasarlanan dik yaylı çekvalfler, yay mekanizmasının yardımıyla diskin hızlı bir şekilde yükselip alçalmasını sağlar, böylece su vuruntusu (water hammer) etkilerini minimuma indirir. 0 Sarı pirinç (CW617N) gövde yapısı, korozyona karşı yüksek direnç sunarken, paslanmaz çelik (AISI 304) yay bileşeni, uzun ömürlü ve güvenilir bir performans sağlar. CE ve ISO 9001 sertifikalı üretim hattı, her bir ürünün sıkı testlerden geçirilmesini garanti eder, bu da uluslararası kalite standartlarını karşılar. İç dişli (DYC-I) ve dış dişli (DYC-D) varyantlar, farklı montaj ihtiyaçlarına göre 1/2 inçten 2 1/2 inçe kadar geniş bir yelpazede sunulur. Bu modeller, dar endüstriyel alanlarda bile kompakt bir çözüm sunarak yer tasarrufu sağlar. MIROX dik yaylı çekvalf evsel kompaktlık odaklıyken, Element serisi daha genel amaçlıdır; EDS-Global ise solar entegrasyonunda üstünlük sağlar ve sistem verimliliğini %20-25 oranında artırabilir. 3

Dik yaylı çekvalflerin temel avantajı, basit ve güvenilir tasarımında yatar. Yay destekli mekanizma, vananın akış yönünde otomatik açılmasını ve ters yönde hızlı kapanmasını sağlar, bu da pompa motorlarının aşırı yüklenmesini engeller. 4 Standart swing check valflere kıyasla, lift tipi vanalar daha düşük gürültü seviyesi ve titreşim üretir, bu da evsel ve endüstriyel ortamlarda konforu artırır. Dezavantajları arasında, yatay montaj gereksinimi (bazı modellerde) ve minimum akış hızı (yaklaşık 0.5 m/s) ihtiyacı yer alır; ancak EDS-Global'in optimize edilmiş yay kalibrasyonu, bu sorunları minimize eder. PN10-PN16 basınç sınıflarında çalışan bu vanalar, maksimum 16 bar dayanıklılık sunar ve sıcaklık toleransı -10°C ile +120°C arasındadır. Bu özellikler, solar termal sistemlerde glikol bazlı sıvıların kontrolünde ideal kılar.

Araştırmalara göre, dik yaylı çekvalfler, backflow prevention'da %100 etkinlik gösterir ve ekipman ömrünü %30 uzatır. 1 EDS-Global modellerinde, iç geometri tasarımı laminar akışı teşvik eder, türbülansı azaltır ve basınç kaybını 0.2-0.5 bar seviyesinde tutar. Bu, özellikle Wilo ve Grundfos gibi standart pompalarla entegre edildiğinde, enerji tüketimini optimize eder. Nikel kaplama opsiyonu, tuzlu veya kimyasal ortamların hâkim olduğu uygulamalarda korozyon direncini %50'ye kadar artırır. Yerli üretim avantajı sayesinde, tedarik süresi 48 saate iner ve rekabetçi fiyatlandırma ile bütçe dostu bir çözüm sunar.

Ürün Detayları ve Teknik Özellikler

EDS-Global Dik Yaylı Çekvalf, ters akış önleme teknolojisinin en gelişmiş örneklerinden biridir. API 594 standartlarına göre, vana diski unidirectional flow'u garanti eder ve piping sistemlerinde ekipman koruması sağlar. 1 İç dişli modeller (DYC-I), boru hattı içine vidalanarak seamless entegrasyon sunar; dış dişli varyantlar (DYC-D) ise flanşlı bağlantılarda hızlı montaj için tasarlanmıştır. Malzeme seçimi, CW617N sarı pirinç gövde ile korozyon direncini maksimize ederken, AISI 304 yay, 10+ yıl ömür sağlar. EN 12266 sızdırmazlık testleri, her vananın %100 hava sızdırmazlığını doğrular. Basınç kaybı hesaplaması için, debi (Q) ve çap (A) baz alınarak Kv değeri hesaplanır: örneğin, 1 inç modelde Kv ≈ 12 m³/h, bu da 10 bar'da 0.3 bar kayıp anlamına gelir.

Teknik spesifikasyonlar arasında, maksimum akış hızı 3 m/s ve minimum açılış basıncı 0.1 bar yer alır. Bu, hidrofor sistemlerinde düşük basınçlı startup'larda sorunsuz çalışmayı sağlar. Solar uygulamalarda, termal genleşme katsayısı (α = 18x10^-6 /°C) dikkate alınarak tasarlanan gövde, ısı değişimlerine dayanıklıdır. Karşılaştırmalı analizde, swing check valflere göre lift tipi vanalar %15 daha düşük basınç kaybı sunar, ancak cost olarak %10 daha pahalıdır – EDS-Global'in fiyat-performans dengesi bunu dengeler. 2 Dezavantaj olarak, yüksek viskoziteli sıvılarda (μ > 10 cP) performans düşüşü yaşanabilir, bu nedenle su bazlı sistemler için optimize edilmiştir.

Standartlara uyum: API 594, check valflerin tasarım ve test kriterlerini belirler; BS EN 12334 ise içme suyu uygulamaları için hijyenik gereksinimleri kapsar. 7 EDS-Global, her iki standardı da karşılayarak, belediye su tesisatlarından endüstriyel proseslere kadar geniş kullanım sağlar. Debi hesaplaması için Darcy-Weisbach denklemi kullanılır: ΔP = f (L/D) (ρ v² / 2), burada f sürtünme faktörüdür – EDS modellerinde f ≈ 0.02, bu da verimliliği artırır.

Güvenilir kaynaklara göre, lift check valfler kompakt yapılarıyla küçük alanlarda tercih edilir ve simple design'ları bakım maliyetlerini %40 düşürür. 0 EDS-Global'in inovasyonu, yay sertliğinin debi'ye göre ayarlanabilir olmasıdır; bu, Q15-Q64 aralığında esneklik sağlar.

Mekanizma ve Çalışma Prensibi

Dik yaylı çekvalflerin çalışma prensibi, hidrodinamik kuvvetlerin yay direnciyle dengelenmesine dayanır. Akış yönünde, sıvı basıncı diski yukarı iter ve yay sıkışır, vana açılır; ters akışta yay diski aşağı çeker ve vana kapanır. 4 EDS-Global'de, yay kalibrasyonu API 594'e göre optimize edilmiştir, kapanma süresi 0.3-0.5 saniye arasındadır ve water hammer'ı %90 azaltır. 0 İç geometri, Reynolds sayısı (Re > 4000) için laminar-türbülans geçişini yönetir, basınç kaybını minimize eder.

Avantajlar: Otomatik operasyon (no actuator), düşük gürültü (<50 dB), kompakt boyut ve yatay/dikey esneklik. 8 Dezavantajlar: Yay aşınması (10 yılda bir değişim) ve minimum basınç gereksinimi (0.1 bar). Solar sistemlerde, bu mekanizma termal şokları dengeler ve hava kabarcıklarını önler. Simülasyonlara göre, 1 inç modelde debi 15-20 m³/h, kayıp 0.3 bar'dır. 3

BS EN 12334 standartı, potable water valfleri için sızdırmazlık gereksinimlerini belirler; EDS modelleri Class A sızdırmazlık sunar. 7 Karşılaştırmada, piston tipi valflere göre %20 daha hızlı kapanır, bu da pompa startup'larında kritik öneme sahiptir.

Mekanik analiz: Yay sabiti k = F/δ, burada F ters basınç, δ deformasyon; EDS'de k = 50-100 N/mm, debi'ye göre ayarlanır. Bu, endüstriyel proseslerde hassas kontrol sağlar.

Kullanım Senaryoları ve Uygulamalar

EDS-Global Dik Yaylı Çekvalf, hidrofor sistemlerinden solar termal tesislere kadar çok yönlüdür. Evsel hidroforlarda, su basıncını sabit tutar ve boru hasarlarını önler; debi Q25 modelde 1-2 bar aralığında stabilite sağlar. Solar enerji kolektörlerinde, glikol sıvılarının geri akışını engelleyerek ısı transfer verimliliğini %25 artırır. 7 Endüstriyel olarak, kimya proseslerinde kimyasal akışları kontrol eder ve kompresör hatlarında hava/su karışımını yönetir.

Vaka Çalışması 1: İzmir'deki bir 50 kW solar santralinde, 2 inç DYC-D modelleri kullanılarak backflow %100 engellendi, pompa arızaları %40 azaldı. Yıllık tasarruf: 8.000 TL, ROI 6 ay. Vaka Çalışması 2: İstanbul sanayi bölgesinde bir tekstil fabrikasında, iç dişli DYC-I 1 1/2 inç modeller, HVAC sisteminde titreşimi %35 düşürdü ve bakım sıklığını azalttı. 9

Diğer uygulamalar: Tarım sulama (Q64 debi ile 50 m³/h), petrol rafinerileri (yüksek basınç toleransı) ve belediye su dağıtımı (BS EN 12334 uyumlu). Yüksek viskoziteli sıvılarda (yağ) performans %10 düşer, bu nedenle su/ glikol için optimize.

Uygulama tespiti: Yüksek basınçlı sistemlerde (10+ bar), lift valfler swing'e göre %15 daha verimli; düşük debili (Q15) evsel için ideal. 2

Üstünlükler ve Rekabetçi Avantajlar

EDS-Global, API 594 ve CE uyumuyla standartları aşar. MIROX'un evsel kompaktlığına karşı, EDS solar ve endüstriyel dayanıklılıkta üstündür, basınç kaybı %10 düşük. 5 Element'e göre yay ömrü 15 yıl, bakım %30 az. Düşük gürültü ve otomatiklik, cost'u düşürür.

Avantaj analizi: Kompaktlık (uzunluk <100 mm), reliability (MTBF >50.000 saat), affordability (%20 düşük cost). 0 Dezavantajlara karşı: Özel kaplama ile aşınma önlenir.

Rekabet: Swing valflere göre hızlı kapanma, piston'a göre düşük cost. EDS, yerli üretimle tedarik avantajı sağlar.

Montaj Rehberi ve Bakım Talimatları

Montaj: Adım 1: Basıncı boşaltın. Adım 2: Dişliyi vidalayın (teflon bant). Adım 3: Akış okunu kontrol edin. Adım 4: EN 12266 testi yapın. Dikeyde yay yukarı. 6 Bakım: Aylık inceleme, yay değişimi 10 yılda. DIY 20 dk.

Solar için izolasyon ekleyin. Hata: Kapanmama – debi kontrolü.

Güvenlik: Basınç testi sırasında PPE kullanın. Uzun vadeli: Yıllık debi ölçümü.

Sık Sorulan Sorular (SSS)

S: Dik yaylı çekvalf ne için kullanılır?
A: Ters akış önleme, hidrofor/solar/endüstriyel.
S: İç/dış dişli farkı?
A: İç boru içi, dış flanşlı.
S: Basınç kaybı?
A: 0.2-0.5 bar.
S: Standartlar?
A: API 594, BS EN 12334, CE.
S: Ömür?
A: 10+ yıl, yay 15 yıl.
S: Minimum debi?
A: 0.5 m/s.
S: Montaj yönü?
A: Yatay/dikey, akış oku yukarı.
