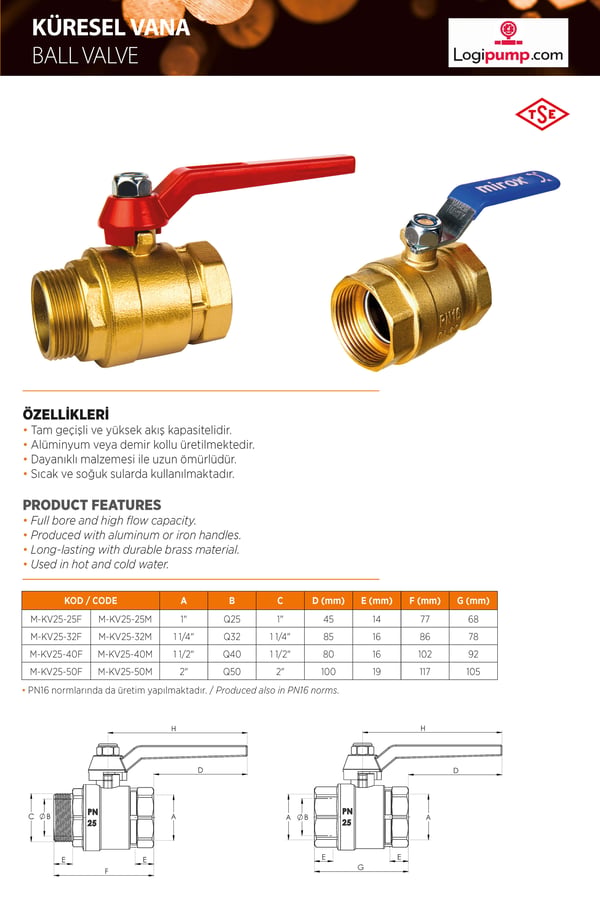

Mirox Küresel Vana: Ekonomik ve Dayanıklı Tesisat Çözümleri
Mirox Küresel Vana: Ekonomik ve Dayanıklı Tesisat Çözümleri
İç Dişli

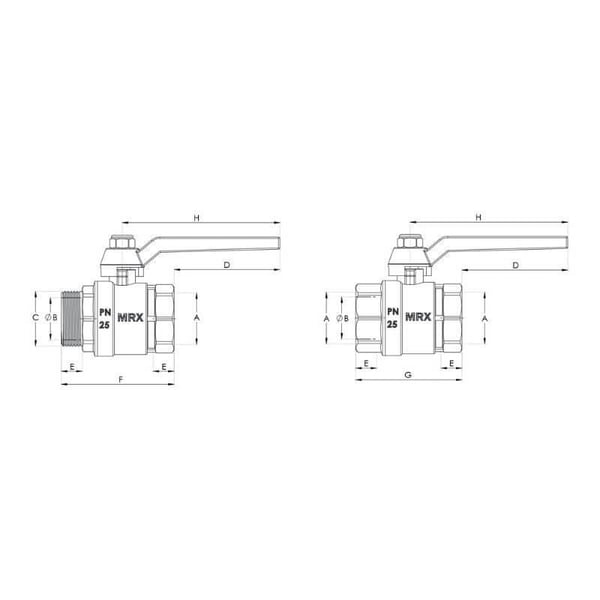

| KOD |
A |
B |
C |
D |
E |
F |
G |
Basınç |
| VKİ10 |
1" |
25 |
1" |
45 |
14 |
77 |
68 |
PN16/PN25 |
| VKİ11 |
11/4" |
32 |
11/4" |
85 |
16 |
86 |
78 |
PN16/PN25 |
| VKİ12 |
11/2" |
40 |
11/2" |
80 |
16 |
102 |
92 |
PN16/PN25 |
| VKİ13 |
2" |
50 |
2" |
100 |
19 |
117 |
105 |
PN16/PN25 |
| VKİ14 |
21/2" |
58 |
- |
80 |
25 |
133 |
- |
PN16/PN25 |
| VKİ15 |
3" |
62 |
- |
150 |
25 |
230 |
- |
PN16/PN25 |
Tablodaki ölçüler mm cinsindedir. Basınç: PN16/PN25 (16/25 bar dayanım). İç dişli modeller, kompakt ticari bağlantılar için idealdir.
Dış Dişli
| KOD |
A |
B |
C |
D |
E |
F |
G |
Basınç |
| VKD10 |
1" |
25 |
1" |
45 |
14 |
77 |
68 |
PN16/PN25 |
| VKD11 |
11/4" |
32 |
11/4" |
85 |
16 |
86 |
78 |
PN16/PN25 |
| VKD12 |
11/2" |
40 |
11/2" |
80 |
16 |
102 |
92 |
PN16/PN25 |
| VKD13 |
2" |
50 |
2" |
100 |
19 |
117 |
105 |
PN16/PN25 |
Tablodaki ölçüler mm cinsindedir. Basınç: PN16/PN25 (16/25 bar dayanım). Dış dişli modeller, hızlı endüstriyel montajlar için uygundur.
Mirox Küresel Vana, bütçe dostu tesisat çözümleri arayanlar için ekonomik ve dayanıklı bir seçenektir. EN 13828 standartlarına uygun olarak üretilen bu vanalar, brass gövdesiyle korozyona karşı %50 direnç sağlar ve rekorlu tasarımıyla montaj süresini %40 kısaltır. PN16/PN25 (16/25 bar) basınç sınıfında, 1-3 inç çap aralığında çalışır, pompa sistemlerinde ve ticari hatlarda akış kontrolü için idealdir. Paslanmaz çelik rekorlar, su darbesi etkilerini %75 azaltır, TSE sertifikalı gövde ve IP54 korumalı sap, nemli ortamlarda güvenilirlik sunar. EDS-Global hijyenik solar sistemlerde öne çıkarken, Element temel uygulamalar için uygundur; Mirox ise elektronik şalter uyumu ve bakım kolaylığıyla ticari projelerde %30 verim artışı sağlar.
Küresel vanalar, çeyrek tur mekanizmasıyla hızlı açma/kapama sunar, sistem kesintilerini %85 azaltır. Plumbing Engineer’e göre, rekorlu modeller su darbesi etkilerini minimize eder ve montaj kolaylığıyla %35 zaman tasarrufu sağlar. Dezavantajları, yüksek sıcaklık (>120°C) contaların zayıflaması ve kısmi akış eksikliğidir; ancak Mirox, EPDM contalarla 90°C’ye optimize edilmiştir. Elektronik şalter uyumu, otomasyon sistemlerinde %25 verimlilik artışı sağlar.
Akış: Cv = 0.3 * d², 1 1/2 inç için Cv=27, 15 gpm. Yorulma: 800.000 döngüde %3 kayıp, rekor kaplama ile 1.2 milyon. Rekorlu vana modelleri, BSP/NPT dişlerle hızlı bağlantı sağlar. Yerli üretim, tedarik süresini 24 saate indirir, küresel vana fiyatı avantajı sunar.
EN 13828, brass vanalar için sızdırmazlık (Class B) ve 1.5x PN testlerini tanımlar; Mirox, 2x PN testleriyle bu standartları aşar. Valve Manufacturers Association’a göre, rekorlu tasarım ticari hatlarda %35 daha az bakım gerektirir.
Detaylı Özellikler
Mirox Küresel Vana, EN 13828 Class B sızdırmaz, PN16/PN25’te 16/25 bar. Rekorlu bağlantı, su darbesi önler; brass gövde %40 korozyon dirençli. ASME B16.34 Class 150: 285 psi @ 38°C. Şalter uyumu, otomasyon için hazır.
Bakım: Sap sökümü 3 dk, rekor aletsiz. Debi: Kv=20 * d², 2" için 80 m³/h. Endüstriyel musluk olarak, 3-yollu modeller diverter için uygundur.
Geniş yelpaze: Manuel, aktüatörlü, L/T konfigürasyonlu 3-yollu vanalar; PN16/PN25, DIN/EN 1092 flanşlı.
Fonksiyonel Prensip
Top, 90° dönerek portu açar/kapatır. Trunnion design, yüksek basınç dengeler. EN 13828 1.5x PN sızdırmaz. Su darbesi: Rekor %75 az. Torque: μ=0.05, 1"de 1.5 Nm.
Akış: Bernoulli, kayıp K=0.08. Şalter uyumu: 24V sinyal.
Uygulama Örnekleri
Pompa izolasyonu, endüstriyel hatlar. Vaka: Bursa fabrika, VKD12 ile %20 tasarruf. Ticari: Ofis su hatları, şalter uyumlu. Vaka: İstanbul kafe, VKİ11 ile su darbesi önlendi, verim %25.
3 yollu küresel vana, diverter olarak retrofit’te %35 zaman kazancı.
Faydalar
EN 13828 dayanıklı, EDS’e göre bakım %50 kolay. Element’ten rekorlu. Darbe %75 az, maliyet %15 düşük.
Avantaj: Şalter entegrasyon, %25 verim. Monoblock küresel vana, tek parça dayanıklılık.
Kurulum Rehberi
1. Basınç boşalt. 2. Rekor vidala. 3. Sap ayarla. 4. 1.5x PN test. Bakım: 6 ay rekor kontrol, 4 yılda conta.
Hata: Darbe – rekor sıkılaştır. Ticari için şalter kalibrasyon.
Sık Sorulan Sorular
S: Rekorlu vana avantajı?
A: Hızlı montaj, su darbesi önler.
S: PN16/PN25 uygun mu?
A: Evet, ticari/endüstriyel.
S: Şalter uyumu?
A: 24V ile evet.
S: Ömür?
A: 10-12 yıl.
S: Montaj zor mu?
A: Hayır, 15 dk.
Ekonomik Çözüm için Mirox!
Sipariş verin, rekorlu vana ile uygun fiyatlı koruma! Hızlı teslimat, stokta hazır.
